Dalam dunia pengecapan dan pengacuan, penebuk adalah salah satu komponen yang paling kritikal namun sering diabaikan. Sebagai bahagian yang secara langsung menghubungi bahan untuk memisahkan atau mengubah bentuk plastik,acuan acuan standardPrestasi secara langsung menentukan kualiti produk, kecekapan pengeluaran dan kos perkakas. Sama ada anda menjalankan talian pengecapan berkelajuan tinggi atau operasi membentuk ketepatan, memahami aspek praktikal pukulan standard—daripada pemilihan bahan kepada disiplin penyelenggaraan—adalah penting untuk mengoptimumkan proses pengeluaran anda.

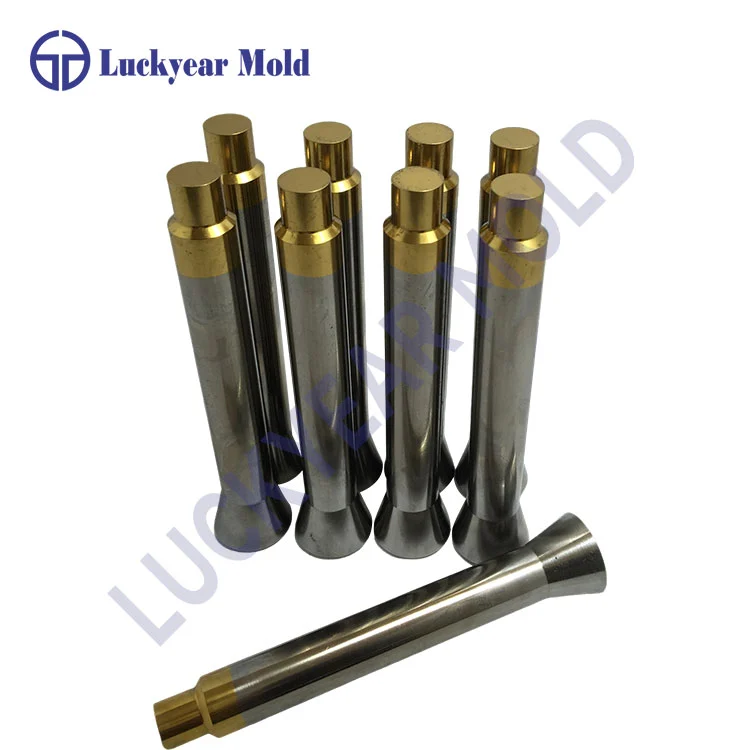

Penebuk acuan standard, juga dikenali sebagai penebuk penebuk, penebuk pengecapan atau ringkasnya penebuk, ialah komponen logam yang dipasang dalam acuan pengecap yang melakukan operasi tebukan, pengosongan atau pembentukan berterusan. Ia berfungsi bersama dengan acuan untuk mengasingkan atau membentuk bahan bahan kerja ke dalam produk atau bahagian separuh siap yang dikehendaki.
Pukulan standard datang dalam pelbagai konfigurasi untuk disesuaikan dengan aplikasi yang berbeza. Jenis biasa termasuk pukulan standard jenis T, pukulan standard jenis B, pukulan berpandu, pukulan sub-mati dan pukulan membentuk. Apa yang menjadikan penebuk "standard" ialah dimensi dan spesifikasinya mematuhi piawaian antarabangsa yang ditetapkan seperti ISO, DIN, JIS, HASCO, DME atau MISUMI, memastikan kebolehtukaran dan prestasi yang boleh diramal.
Pilihan bahan penebuk secara langsung mempengaruhi hayat alat, rintangan haus dan kos. Berikut adalah bahan yang paling banyak digunakan:
| bahan | Sifat Utama | Aplikasi Biasa |
|---|---|---|
| Keluli Alat Aloi | Rintangan haus yang baik, kos efektif | Setem am, bahan kekuatan rendah hingga sederhana |
| Keluli Berkelajuan Tinggi | Kekerasan tinggi, rintangan haba, sesuai untuk pengecapan berkelajuan tinggi | Pengeluaran berkelajuan tinggi, bahan yang lebih nipis |
| Tungsten Carbide | Kekerasan yang sangat tinggi, rintangan haus yang sangat baik | Pengeluaran volum tinggi, bahan kasar, beban hentaman berat |
| Keluli Metalurgi Serbuk | Struktur seragam, keliatan unggul dan rintangan haus | Aplikasi yang menuntut, pengeluaran jangka panjang |
Untuk memanjangkan hayat punch, rawatan permukaan sering digunakan:
TiN – Berwarna emas, memberikan rintangan haus yang sangat baikPenebuk standard dihasilkan dengan toleransi yang ketat. Pukulan standard kualiti biasanya mencapai:
Toleransi diameter: ±0.001mm hingga ±0.002mm
Kepekatan: Dalam 0.002mm
Kebulatan: Dalam 0.003mm
Kekasaran permukaan: Ra 0.04 hingga Ra 0.4
Pemilihan hendaklah berdasarkan keperluan khusus permohonan anda. Pertimbangkan faktor-faktor ini:
Bahan penebuk mesti sepadan dengan bahan bahan kerja. Untuk bahan lembut seperti aluminium atau keluli lembut, keluli alat aloi mungkin mencukupi. Untuk keluli tahan karat atau aloi berkekuatan tinggi, keluli berkelajuan tinggi atau karbida disyorkan.
Pukulan standard harus mematuhi piawaian yang diiktiraf untuk kebolehtukaran:
ISO 8020 – Piawaian antarabangsa untuk pukulanBeri perhatian kepada diameter bahagian kerja, dimensi bahagian pemasangan, dan panjang keseluruhan. Ini mesti sepadan dengan spesifikasi set die anda.
Kesesuaian antara pukulan dan dadu adalah faktor penentu dalam kualiti pengecapan. Pelepasan yang betul memastikan ricih bersih, meminimumkan pembentukan burr, dan memanjangkan hayat alat.
| Pembersihan | Kesan |
|---|---|
| Terlalu besar | Burr berat, tepi dicukur kasar, herotan bahan |
| Terlalu kecil | Kehausan alatan yang berlebihan, peningkatan tonase, risiko pecah tebuk |
| Optimum | Gunting bersih, burr minimum, hayat alat seimbang |
Secara umum, diameter penebuk hendaklah lebih kecil sedikit daripada bukaan dadu untuk membolehkan pelepasan yang betul. Mencapai dan mengekalkan kesesuaian ini memerlukan pembuatan ketepatan dan pemantauan berkala.
Pemasangan yang betul memastikan penebuk beroperasi seperti yang direka:
Sahkan penjajaran: Pastikan pukulan dan dadu adalah sepusat untuk mengelakkan pemuatan sisi.
Semak pengekalan: Gunakan penahan yang betul dan pastikan penebuk diikat dengan selamat.
Sahkan pelepasan: Sahkan bahawa pelepasan punch-to-die berada dalam julat yang ditentukan.
Periksa pelinciran: Sapukan pelincir yang sesuai untuk mengurangkan geseran dan pembentukan haba.
Pukulan terutamanya gagal melalui dua mekanisme: haus dan patah.
| Mod Kegagalan | Tanda-tanda | Pencegahan |
|---|---|---|
| Pakai / bulatan tepi | Menambah burr, mengurangkan permukaan yang dicukur, peningkatan tonase | Pemeriksaan biasa, mengasah semula tepat pada masanya |
| Patah/pecah | Kegagalan secara tiba-tiba, retak yang kelihatan | Elakkan beban berlebihan, kekalkan kelegaan yang betul, gunakan bahan yang betul |
| Ubah bentuk / lenturan | herotan kekal | Kurangkan tonase; memastikan kekerasan bahan yang betul |
Salah satu kesilapan yang paling biasa dalam penyelenggaraan punch ialah menunggu sehingga bahagian menunjukkan burr yang boleh dilihat sebelum mengambil tindakan. Apabila burr kelihatan, tepi tebuk telah membangunkan jejari yang ketara dan kerosakan telah terkumpul selama berjam-jam.
Pertimbangkan senario dunia sebenar ini: Jika anda mengeluarkan pukulan untuk mengasah semula pada kehausan minimum, penyingkiran adalah kecil. Tetapi jika anda menunggu sehingga burr memaksa anda untuk bertindak, pemakaian mungkin menjadi lebih penting. Pembersihan kelebihan itu menggunakan lebih banyak hayat alat dalam satu kitaran reaktif daripada yang akan hilang melalui penyelenggaraan proaktif.
| Kekerapan | Tugasan |
|---|---|
| Selepas setiap larian | Bersihkan permukaan punch; keluarkan serpihan dan sisa pelincir |
| Setiap hari | Periksa haus yang boleh dilihat, pembulatan tepi atau keretakan |
| Mengikut kiraan kitaran | Asah semula berdasarkan kiraan strok |
| Seperti yang diperlukan | Deburr; sapukan pelincir; mengesahkan dimensi |
Pukulan kecil perlu diperiksa dengan lebih kerap disebabkan tekanan permukaan yang lebih tinggi dan pengumpulan haba yang lebih cepat. Pukulan yang lebih besar mungkin dilanjutkan ke selang masa yang lebih lama di bawah keadaan terkawal.
Pembundaran tepi yang boleh dilihat
Peningkatan tonase yang diperlukan dari garis dasar
Peratusan permukaan yang dicukur dikurangkan pada bahagian yang dicop
Bahagian yang menunjukkan kualiti yang tidak konsisten atau hanyut dimensi
Penebuk acuan standard digunakan merentasi hampir semua sektor pembuatan:
| industri | Permohonan |
|---|---|
| Automotif | Mengecap panel badan, komponen casis, bahagian trim |
| elektronik | Menebuk terminal penyambung, bingkai plumbum, tin pelindung |
| Perubatan | Membentuk instrumen pembedahan, perumah peranti |
| Aeroangkasa | Pengecapan ketepatan komponen struktur |
| Barangan pengguna | Panel perkakas, komponen pembungkusan, perkakasan |
| Pembuatan acuan | Komponen acuan suntikan plastik, bahagian tuangan die |
Nilai praktikal penebuk acuan standard melangkaui harga pembeliannya. Pertimbangkan faktor kos ini:
Kos permulaan: Bahan gred lebih tinggi mempunyai kos pendahuluan yang lebih tinggi tetapi hayatnya lebih lama.Titik manis ekonomi tidak semestinya pukulan yang paling murah, mahupun yang paling mahal—ialah yang memberikan jumlah kos terendah bagi setiap bahagian yang dicop sepanjang kitaran hayat penuhnya.
Theacuan acuan standardmungkin merupakan komponen kecil dalam proses pengecapan, tetapi kesannya terhadap produktiviti, kualiti dan kos adalah besar. Kejayaan praktikal bermula dengan memilih bahan dan konfigurasi yang betul untuk aplikasi anda, diteruskan melalui pemasangan dan pengurusan kelegaan yang betul, dan memuncak dalam penyelenggaraan berdisiplin—bukan menunggu kegagalan yang boleh dilihat, tetapi bertindak berdasarkan kiraan haus dan kitaran yang diukur. Apabila anda mendekati pukulan anda dengan pemikiran seorang jurutera proses, memfokuskan pada geometri, sains bahan dan fizik pakai, anda mengubah bahagian boleh guna menjadi aset pengeluaran yang boleh dipercayai.
